PRZEGLĄD

Opis produktu	Trzonek (standardowe rozwiązanie)	Moc nominalna	Napięcie znamionowe	Znamionowa trwałość	Znamionowy strumień świetlny	Ekwiwalentna moc żarówki	Kąt rozsyłu światła	Ściemnialna
SubstiTUBE T5 HF HE14 7 W/3000 K 549 mm	G5	7 W	40…70 V	50000 h	900 lm	14 W	190 °	Nie
SubstiTUBE T5 HF HE14 7 W/4000 K 549 mm	G5	7 W	40…70 V	50000 h	1000 lm	14 W	190 °	Nie
SubstiTUBE T5 HF HE14 7 W/6500 K 549 mm	G5	7 W	40…70 V	50000 h	1000 lm	14 W	190 °	Nie
SubstiTUBE T5 HF HE21 10 W/3000 K 849 mm	G5	10 W	50…80 V	50000 h	1350 lm	21 W	190 °	Nie
SubstiTUBE T5 HF HE21 10 W/4000 K 849 mm	G5	10 W	50…80 V	50000 h	1500 lm	21 W	190 °	Nie
SubstiTUBE T5 HF HE21 10 W/6500 K 849 mm	G5	10 W	50…80 V	50000 h	1500 lm	21 W	190 °	Nie
SubstiTUBE T5 HF HE28 17 W/3000 K 1163 mm	G5	17 W	100…130 V	50000 h	2150 lm	28 W	190 °	Nie
SubstiTUBE T5 HF HE28 17 W/4000 K 1163 mm	G5	17 W	100…130 V	50000 h	2400 lm	28 W	190 °	Nie
SubstiTUBE T5 HF HE28 17 W/6500 K 1163 mm	G5	17 W	100…130 V	50000 h	2400 lm	28 W	190 °	Nie
SubstiTUBE T5 HF HE35 18 W/3000 K 1463 mm	G5	18 W	105…150 V	50000 h	2550 lm	35 W	190 °	Nie
SubstiTUBE T5 HF HE35 18 W/4000 K 1463 mm	G5	18 W	105…150 V	50000 h	2800 lm	35 W	190 °	Nie
SubstiTUBE T5 HF HE35 18 W/6500 K 1463 mm	G5	18 W	105…150 V	50000 h	2800 lm	35 W	190 °	Nie
SubstiTUBE T5 HF HO54 26 W/3000 K 1163 mm	G5	26 W	40…70 V	50000 h	3600 lm	54 W	190 °	Nie
SubstiTUBE T5 HF HO49 26 W/3000 K 1463 mm	G5	26 W	80…110 V	50000 h	3600 lm	49 W	190 °	Nie
SubstiTUBE T5 HF HO54 26 W/4000 K 1163 mm	G5	26 W	40…70 V	50000 h	4000 lm	54 W	190 °	Nie
SubstiTUBE T5 HF HO49 26 W/4000 K 1463 mm	G5	26 W	80…110 V	50000 h	4000 lm	49 W	190 °	Nie
SubstiTUBE T5 HF HO54 26 W/6500 K 1163 mm	G5	26 W	40…70 V	50000 h	4000 lm	54 W	190 °	Nie
SubstiTUBE T5 HF HO49 26 W/6500 K 1463 mm	G5	26 W	80…110 V	50000 h	4000 lm	49 W	190 °	Nie
SubstiTUBE T5 HF HO80 37 W/3000 K 1463 mm	G5	37 W	60…90 V	50000 h	5050 lm	80 W	190 °	Nie
SubstiTUBE T5 HF HO80 37 W/4000 K 1463 mm	G5	37 W	60…90 V	50000 h	5600 lm	80 W	190 °	Nie
SubstiTUBE T5 HF HO80 37 W/6500 K 1463 mm	G5	37 W	60…90 V	50000 h	5600 lm	80 W	190 °	Nie

SubstiTUBE T5 HF HE14 7 W/3000 K 549 mm

Zalety produktu

Lampa nie ugina się dzięki rurce wykonanej ze szkła
Szybka, prosta i bezpieczna wymiana bez zmiany okablowania
Wysokie natężenie oświetlenia dla zaawansowanych zadań oświetleniowych
Nadaje się również do pracy w niskich temperaturach

Wyświetl wszystkie szczegóły

Karta katalogowa produktu

produkt.szczegóły.następca

SZCZEGÓŁY PRODUKTU

DANE TECHNICZNE

DANE ELEKTRYCZNE

Moc nominalna	7 W
Moc użyteczna	7.00 W
Napięcie znamionowe	40…70 V
Tryb pracy	Elektroniczny układ zasilający (EUZ)
Prąd znamionowy	185 mA
Rodzaj prądu	Prąd przemienny (AC)
Początkowy prąd rozruchowy	17 A
Częstotliwość pracy	20…75 kHz
Częstotliwość sieciowa	20…75 kHz
Całkowite zniekształcenie harmoniczne	< 20 %
Współczynnik mocy λ	> 0,80

Dane fotometryczne

Strumień świetlny	900 lm
Skuteczność świetlna	128 lm/W
Wsp. zachowania str. świetlnego	0.70
Barwa światła (oznaczenie)	Warm White
Temperatura barwowa	3000 K
Ogólny wskaźnik oddawania barw Ra	83
Barwa światła	830
Standardowe odchylenie dopasowania barw	≤5 sdcm
Wartość wskaźnika migotania Pst LM	1
Wartość efektu stroboskopowego SVM	0,4

Dane świetlne

Kąt rozsyłu światła	190 °
Czas startu (60 %)	‹ 2.00 s
Czas startu	< 0.5 s

WYMIARY I WAGA

Długość całkowita	563.00 mm
Długość bez trzonka pinowego/połączenie	549.00 mm
Średnica	17,00 mm
Średnica rury	16 mm
Maksymalna średnica	17 mm
Masa produktu	88,00 g

TEMPERATURY I WARUNKI PRACY

Zakres temperatury otoczenia	-20…+45 °C
Maks. temp. w punkcie pomiarowym tc	62 °C

Trwałość

Trwałość L70/B50 @ 25 °C	50000 h
Liczba cykli włączeniowych	200000
Str. świetlny pod koniec okresu	0.70
Współczynnik trwałości po 6 000	≥ 0.90

INFORMACJE DODATKOWE

Trzonek (standardowe rozwiązanie)	G5
Zawartość rtęci	0.0 mg
Nie zawiera rtęci	Tak
Kształt / wersja	Matowy

WŁAŚCIWOŚCI

Ściemnialna

Nie

CERTYFIKATY I NORMY

Klasa efektywności energetycznej	E ¹⁾
Zużycie energii	8.00 kWh/1000h
Typ zabezpieczenia	IP20

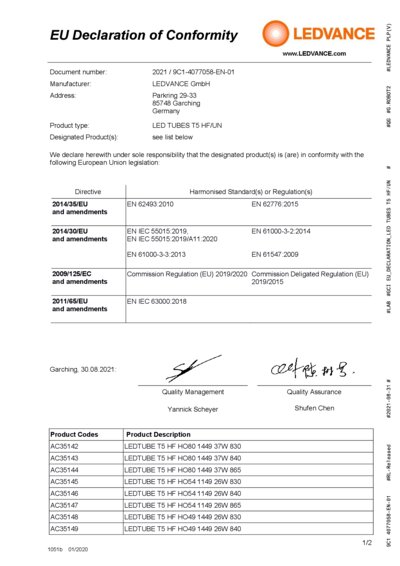

Normy	CE
Grupa zagrożenia fotobiologiczne EN62778	RG0

¹⁾ Klasa efektywności energetycznej (EEC) w skali od A (najwyższa efektywność) do G (najniższa efektywność)

Dane kraju

Oznaczenie produktu

LEDTUBE T5 HF H

DANE LOGISTYCZNE

Zakres temperatury magazynowania

-20…+80 °C

Dane rozporządzenia UE 2019/2015

Zastosowana technologia oświetleniowa	LED
Bezkierunkowe lub kierunkowe	NDLS
Zasilanie sieciowe lub nie	NMLS
Typ trzonka	G5
Połączone źródło światła (CLS)	Nie
Źródło światła "Tunable White"	Nie
Druga bańka	Nie
Źródła światła o wysokiej luminancji	Nie
Osłona przeciwolśnieniowa	Nie
Temperatura barwowa światła najbliższa	SINGLE_VALUE
Moc w trybie czuwania	0 W
Moc w trybie czuwania dla CLS	0 W
Moc ekwiwalentna	Nie
Długość	563,00 mm
Wysokość (w tym cylindr. opr. ośw.)	17.00 mm
Szerokość (włączając okrągłe oprawy)	17.00 mm
Współrzędne chromatyczności x	0.433
Współrzędne chromatyczności y	0.403
Wskaźnik oddawania barw R9	0.00
Odpowiedni kąt promieniowania	SPHERE_360
Współczynnik trwałości	0.90
Współczynnik przesuwu fazowego	0.90
Źródło światła LED zastępuje świetlówki	Nie
EPREL ID	642875
Numer modelu	AC35160

KARTA PRODUKTU DOTYCZĄCA JAKOŚCI I CHARAKTERYSTYK ŚRODOWISKOWYCH

Ilość metali szlachetnych	Zawiera co najmniej 10 mg
Ilość pierwiastków ziem rzadkich	Zawiera co najmniej 1 mg
Minimalny wskaźnik materiałów poddanych recyklingowi w opakowaniach	80 % ¹⁾
Minimalny procent zawartości materiałów pochodzących z recyklingu w produkcie	0 % ¹⁾
Możliwość recyklingu produktu	Produkt w większości nadający się do recyklingu ¹⁾
Możliwość recyklingu opakowania	Opakowania w większości nadają się do recyklingu ¹⁾
Wykaz substancji niebezpiecznych zawartych w produkcie w stężeniach większych niż 0,1% w procentach masowych	Nie
Zawiera substancje budzące bardzo duże obawy w stężeniach większych niż 0,1% wagowo	Additional info can be provided per individual request
Wykaz substancji wzbudzających szczególnie duże obawy w stężeniach większych niż 0,1% w procentach masowych

¹⁾ Zgodnie z dekretem AGEC 2022-748 (francuskie przepisy dotyczące gospodarki o obiegu zamkniętym)

Opis produktu

Zalety produktu

Lampa nie ugina się dzięki rurce wykonanej ze szkła
Szybka, prosta i bezpieczna wymiana bez zmiany okablowania
Wysokie natężenie oświetlenia dla zaawansowanych zadań oświetleniowych
Nadaje się również do pracy w niskich temperaturach

Obszary zastosowań

Oświetlenie ogólne – dla temperatur otoczenia w zakresie -20…+45 °C
Biura, budynki publiczne
Supermarkety i domy towarowe
Przemysł

Cechy produktu

Zamiennik świetlówek liniowych T5 w instalacjach ze statecznikami elektronicznymi
Rurka lampy wykonana ze szkła z zabezpieczeniem przed odłamkami z myślą o zastosowaniach w przemyśle spożywczym
Wysoka jedorodność barw: ≤ 5 sdcm
Trwałość: do 50 000 h
Niskie tętnienie światła zgodnie z UE 2019/2020 (SVM ≤ 0,4 / PstLM ≤ 1)
Stopień ochrony: IP20

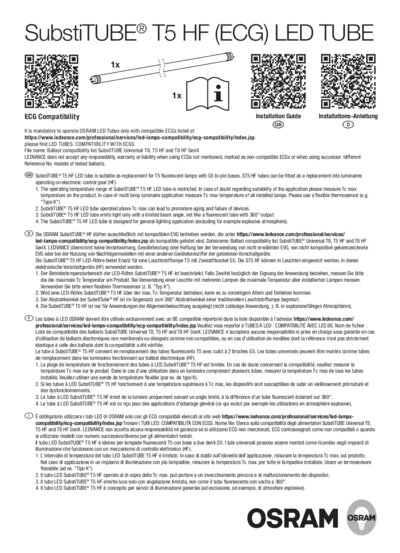

Kompatybilność z popularnymi statecznikami elektronicznymi (patrz również compatibility list)

Porady prawne

W przypadku zastąpienia świetlówki T5 całkowita efektywność energetyczna i rozsył światła zależą od projektu systemu oświetleniowego.

Porady dotyczące bezpieczeństwa

Możliwa praca w zastosowaniach zewnętrznych w odpowiednich oprawach odpornych na wilgoć zgodnie z kartą katalogową i instrukcją instalacji.
Zakres temperatur pracy tub LED jest ograniczony. W przypadku wątpliwości, należy zmierzyć temperaturę w punkcie Tc oznaczonym na lampie w celu weryfikacji.
Wszystkie podłączenia elektryczne muszą być wykonane przez osobę wykwalifikowaną.
Nie nadaje się do oświetlenia awaryjnego.

Odnośniki / linki

Aktualne informacje można znaleźć na stronie www.ledvance.com/osram-substitube

Numer GTIN i informacje o opakowaniu

Kod produktu	Sposób wysyłki (opakowanie / liczba produktów)	Wymiary (długość x szerokość x wysokość)	Masa brutto	Objętość
4058075543300	Osłona kartonowa 1	565 mm x 20 mm x 24 mm	101.00 g	0.27 dm³
4058075543317	Karton wysylkowy 10	618 mm x 153 mm x 80 mm	1277.00 g	7.56 dm³

INFORMACJE DOTYCZĄCE KRAJU

EAN	numer SEG	numer STK	EFO nr	Numer STK
4058075543300	8296216	4930404	3766000	941807640
