M 605 P 60 UB -SF-F3

Zalety produktu
  • 25-letnia gwarancja na produkt, 30-letnia gwarancja liniowej mocy wyjściowej
  • Wysokiej jakości materiały i ścisła kontrola jakości zapewniają ograniczenie efektu PID
  • Bardzo niska roczna degradacja ogniw dzięki lepszej odporności na wysokie temperatury
  • Trwała konstrukcja i najwyższe standardy produkcji gwarantują niezawodność działania i jakość
Wyświetl wszystkie szczegóły
Karta katalogowa produktu

SZCZEGÓŁY PRODUKTU

WŁAŚCIWOŚCI ELEKTRYCZNE STC

Moc nominalna Pmax 605 W
Prąd mocy nominalnej Impp 17.39 A
Prąd zwarcia Isc 18.44 A
Napięcie maksymalne Vmpp 34.80 V
Napięcie obwodu otwartego Voc 41.90 V
Sprawność modułu ƞ(%) 21.37 %

WŁAŚCIWOŚCI ELEKTRYCZNE NMOT

Moc nominalna Pmax 458 W
Prąd mocy nominalnej Impp 14.23 A
Prąd zwarcia Isc 15.09 A
Napięcie maksymalne Vmpp 32.19 V
Napięcie obwodu otwartego Voc 38.97 V

WŁAŚCIWOŚCI ELEKTRYCZNE STC and NMOT

Tolerancja mocy 3 %

DANE MECHANICZNE

Rodzaj twarzy Dwustronny
Rodzaj ogniwa Monokrystaliczny
Liczba cel 120
Liczba diod bypass 3
Z ramą Tak
Typ połączeń Staubli MC4 EVO2
Szerokość 1303 mm
Długość 2172 mm
Wysokość 35 mm
Masa produktu 34700.000 g
Długość przewodów 1.4 m
Szkło z powłoką antyodblaskową Tak
Kolor folii elektroizolacyjnej biały
Kolor ogniw Ciemnoniebieski
Kolor ramy/ramki Srebrny
Szyba przednia Szkło półhartowane powlekane o grubości 2,0 mm

CHARAKTERYSTYKA TEMPERATUROWA

Temperatura ogniwa w normalnych warunkach pracy NMOT 44 °C
Współczynnik temperaturowy Isc 0.040 %/K
Współczynnik temperaturowy Pmpp -0.340 %/K
Współczynnik temperaturowy Uoc -0.250 %/K

WARUNKI PRACY

Maksymalny prąd bezpiecznika szeregowego 30 A
Maksymalne napięcie 1500 V
Zakres temperatury pracy [PIM] -40…+85 °C
Maksymalne obciążenie statyczne z przodu 5400 Pa
Maksymalne obciążenie statyczne z tyłu 2400 Pa
Maks. obciążenie prądem wstecznym 30 A

KARTA PRODUKTU DOTYCZĄCA JAKOŚCI I CHARAKTERYSTYK ŚRODOWISKOWYCH

Ilość metali szlachetnych 0 mg
Ilość pierwiastków ziem rzadkich 0 mg
Minimalny wskaźnik materiałów poddanych recyklingowi w opakowaniach 80 % 1)
Minimalny procent zawartości materiałów pochodzących z recyklingu w produkcie 0 % 1)
Możliwość recyklingu produktu Produkt w większości nadający się do recyklingu 1)
Możliwość recyklingu opakowania Opakowania w większości nadają się do recyklingu 1)
Wykaz substancji niebezpiecznych zawartych w produkcie w stężeniach większych niż 0,1% w procentach masowych Nie
Zawiera substancje budzące bardzo duże obawy w stężeniach większych niż 0,1% wagowo Nie

1) Zgodnie z dekretem AGEC 2022-748 (francuskie przepisy dotyczące gospodarki o obiegu zamkniętym)

Zalety produktu
  • 25-letnia gwarancja na produkt, 30-letnia gwarancja liniowej mocy wyjściowej
  • Wysokiej jakości materiały i ścisła kontrola jakości zapewniają ograniczenie efektu PID
  • Bardzo niska roczna degradacja ogniw dzięki lepszej odporności na wysokie temperatury
  • Trwała konstrukcja i najwyższe standardy produkcji gwarantują niezawodność działania i jakość
Obszary zastosowań
  • Instalacje użytkowe
  • Instalacje komercyjne i przemysłowe
  • Instalacje mieszkaniowe
Cechy produktu
  • Bifacial - obie strony panelu absorbują światło
  • Oryginalne złącza Stäubli MC4 EVO 2
  • Dostępny w wersji z długim kablem
  • Rama wykonana z anodowanego stopu aluminium
  • Technologia wielu szyn zbiorczych (MBB).
  • Maksymalne obciążenie statyczne do 5400 Pa
Wyposażenie / Akcesoria
  • Produkt dostarczany jest w całości, nie wymaga montażu ze strony klienta
  • Do panelu mocowane są złącza MC4 EVO 2
  • Panel zawiera 3 diody bocznikujące
Kod produktu Sposób wysyłki (opakowanie / liczba produktów) Wymiary (długość x szerokość x wysokość) Masa brutto Objętość
4099854199912 Karton wysylkowy
31		 1,305 mm x 1,085 mm x 2,172 mm 1079952.00 g 3075.39 dm³
Instrukcja obsługi / instrukcje bezpieczeństwa
PV MODULE PDF (6.34 MB)
Instrukcja obsługi / instrukcje bezpieczeństwa
User Instruction – PV Panels PL PDF (2.22 MB)
Deklaracje zgodności
CE Certificate PV Pane ls PDF (308.17 KB)
EPD
PV_Panels_EPD_F3 PDF (945.87 KB)

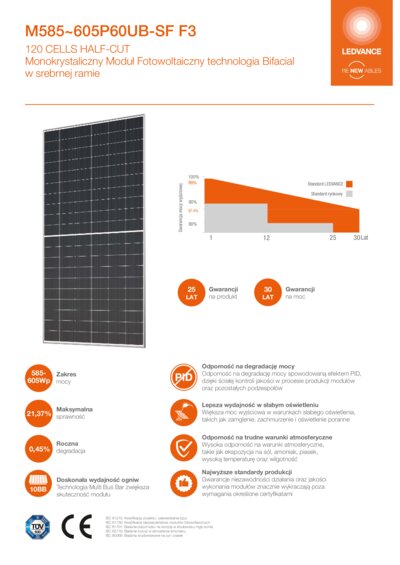

Karta katalogowa rodziny produktu
M585-605P60UB-SF-F3_EN PDF (6.24 MB)
Karta katalogowa rodziny produktu
PL M605P60UB-SF-F3 PDF (1.01 MB)
Zdjęcie produktu: białe tło, ukośne
M605P60UB SF F3 JPG (2.59 MB)
Zdjęcie produktu: białe tło, po przekątnej, zdjęcie alternatywne
M605P60UB SF F3 JPG (4.49 MB)
Zdjęcie produktu: białe tło, pionowo
M605P60UB SF F3 JPG (2.65 MB)
Rysunek linii produktu z wymiarami
PV MODULE M605P60UB-SF -F3 JPG (2.5 MB)
Informacje katalogowe 1
Current voltage curve of the module JPG (1.07 MB)
Informacje katalogowe 2
Current voltage curve of the module Cell tem perature JPG (1.13 MB)
EAN numer STK
4099854199912 8010013
