PV PANELS P-TYPE BIFACIAL SILVER

Zvolte verzi vašeho produktu

550 P 72 LB -SF-F3

605 P 60 UB -SF-F3

660 P 66 UB -SF-F3

PŘEHLED

Popis produktu
M 550 P 72 LB -SF-F3
M 605 P 60 UB -SF-F3
M 660 P 66 UB -SF-F3


M 550 P 72 LB -SF-F3

Výhody výrobku
  • 25letá záruka na produkt, 30letá záruka lineárního výkonu
  • Omezený PID efekt (potenciální indukovaná degradace) díky přísné kontrole kvality ve výrobním procesu
  • Velmi nízká roční degradace článků díky lepší odolnosti vůči vysokým teplotám
  • Odolná konstrukce a nejvyšší výrobní standardy zaručují provozní spolehlivost a kvalitu
Zobrazit všechny podrobnosti
Datový list produktu

DETAILY PRODUKTU

ELEKTRICKÁ DATA STC

Maximální výkon Pmax (STC) 550 W
Proud při maximálním výkonu Imp (STC) 12.93 A
Zkratový proud Isc (STC) 13.68 A
Napětí při maximálním výkonu Vmp (STC) 42.54 V
Napětí naprázdno Voc (STC) 50.34 V
Faktor účinnosti modulu (STC) 21.29 %

ELEKTRICKÁ DATA NMOT

Maximální výkon Pmax (NMOT) 416 W
Proud při maximálním výkonu Imp (NMOT) 10.58 A
Zkratový proud Isc (NMOT) 11.20 A
Napětí při maximálním výkonu Vmp (NMOT) 39.32 V
Napětí naprázdno Voc (NMOT) 46.82 V

ELEKTRICKÁ DATA STC a NMOT

Tolerance výkonu 3 %

MECHANICKÉ ÚDAJE

Typ zařízení Bifaciální
Materiál článku Monokrystalický
Počet článků 144
Počet přemosťovacích diod 3
S rámem Ano
Typ zapojení Staubli MC4 EVO2
Šířka 1134 mm
Délka 2278 mm
Výška 30 mm
Váha výrobku 31700.000 g
Dálka vodiče 1.4 m
Sklo s antireflexní vrstvou Ano
Barva zadní desky bílá
Barva článků Tmavě modrá
Barva rámečku Stříbrná
Přední sklo 2,0 mm potažené polotvrzené sklo

TEPLOTNÍ HODNOCENÍ

Jmenovitá provozní teplota článku 44 °C
Teplotní koeficient Isc 0.050 %/K
Teplotní koeficient Pmpp -0.350 %/K
Teplotní koeficient Uoc -0.275 %/K

OPERAČNÍ PODMÍNKY

Maximální jmenovité hodnoty sériové pojistky 25 A
Maximální napětí 1500 V
Provozní rozsah teplot -40…+85 °C
Přední strana Maximální statické zatížení 5400 Pa
Zadní strana Maximální statické zatížení 2400 Pa
Zatížení zpětným proudem 25 A

PRODUKTOVÝ LIST TÝKAJÍCÍ SE ENVIRONMENTÁLNÍCH VLASTNOSTÍ A CHARAKTERISTIK

Obsah vzácných kovů 0 mg
Obsah vzácných zemin 0 mg
Minimální podíl recyklovaného materiálu v obalu 80 % 1)
Minimální procentní podíl obsahu recyklovaného materiálu ve výrobku 0 % 1)
Recyklovatelnost výrobku Většinou recyklovatelný výrobek 1)
Recyklovatelnost obalu Většinou recyklovatelné obaly 1)
Seznam nebezpečných látek obsažených ve výrobku v koncentracích vyšších než 0,1 % hmotnostních Ne
Obsahuje látky vzbuzující mimořádné obavy v koncentracích vyšších než 0,1 % hmotnostních Ne

1) Podle vyhlášky AGEC 2022-748 (francouzská legislativa proti odpadům pro oběhové hospodářství).

Výhody výrobku
  • 25letá záruka na produkt, 30letá záruka lineárního výkonu
  • Omezený PID efekt (potenciální indukovaná degradace) díky přísné kontrole kvality ve výrobním procesu
  • Velmi nízká roční degradace článků díky lepší odolnosti vůči vysokým teplotám
  • Odolná konstrukce a nejvyšší výrobní standardy zaručují provozní spolehlivost a kvalitu
Oblasti použití
  • Instalační služby
  • Komerční a průmyslové instalace
  • Bytové instalace
Vlastnosti výrobku
  • Bifaciální - obě strany panelu pohlcují světlo
  • Originální konektory Stäubli MC4 EVO 2
  • K dispozici v provedení s dlouhým kabelem
  • Rám vyrobený z eloxované hliníkové slitiny
  • Technologie multi-bus sběrnice (MBB).
  • Maximální statické zatížení až 5400 Pa
Výbava / příslušenství
  • Výrobek je dodáván jako celek, nevyžaduje montáž zákazníkem
  • Na panelu jsou osazeny konektory MC4 EVO 2
  • V panelu jsou již nainstalovány 3 bypass diody
Kód produktu Jednotka balení (kusy/jednotku) Rozměry (délka x šířka x výška) Hrubá hmotnost Objem
4099854173363 Shipping box
36		 2,320 mm x 1,135 mm x 1,140 mm 1152760.00 g 3001.85 dm³
Návod k použití / bezpečnostní pokyny
PV MODULE PDF (4.12 MB)
Prohlášení o shodě
CE Certificate PV Pane ls PDF (308.17 KB)

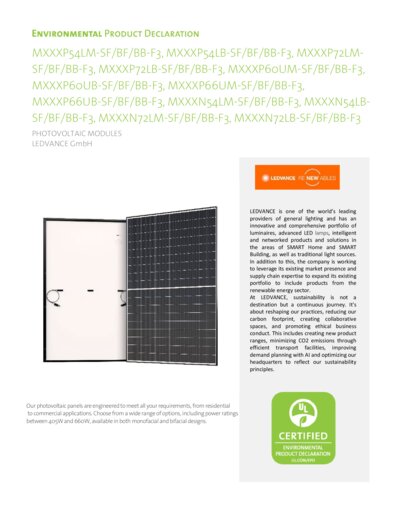

EPD
PV_Panels_EPD_F3 PDF (945.87 KB)
Datový list rodiny produktů
M540-560P72LB-SF-F3_EN PDF (4.33 MB)
Obrázek produktu: bílé pozadí, diagonální
M550P72LB SF F3 JPG (2.58 MB)
Obrázek produktu: bílé pozadí, diagonální, alternativní obrázek
M550P72LB SF F3 JPG (4.54 MB)
Obrázek produktu: bílé pozadí, svisle
M550P72LB SF F3 JPG (2.72 MB)
Čárový výkres výrobku s čísly
PV MODULE M580N72LB-SF -F3 PNG (2.99 MB)
Informace o katalogu 1
Current voltage curve of the module. PNG (344.99 KB)
Informace o katalogu 2
Current voltage curve of the module Cell tem perature PNG (416.64 KB)
EAN Číslo SEG Číslo STK
4099854173363 2741212 8010011
