PV PANELS N-TYPE MONOFACIAL FULL BLACK

Wybierz wersję produktu

420 N 54 LM -BB-F3

470 N 60 LM -BB-F3

PRZEGLĄD

Opis produktu
M 420 N 54 LM -BB-F3
M 470 N 60 LM -BB-F3


M 470 N 60 LM -BB-F3

Zalety produktu
  • Technologia TopCon zapewnia wyższą wydajność dzięki lepszej konwersji światła słonecznego niż standardowe panele
  • 15 lat gwarancji na produkt, 30 lat gwarancji liniowej mocy wyjściowej
  • Wysokiej jakości materiały i ścisła kontrola jakości zapewniają ograniczenie efektu PID
  • Bardzo niska roczna degradacja ogniw dzięki lepszej odporności na wysokie temperatury
  • Trwała konstrukcja i najwyższe standardy produkcji gwarantują niezawodność działania i jakość
Wyświetl wszystkie szczegóły
Karta katalogowa produktu

SZCZEGÓŁY PRODUKTU

WŁAŚCIWOŚCI ELEKTRYCZNE STC

Moc nominalna Pmax 470 W
Prąd mocy nominalnej Impp 13.44 A
Prąd zwarcia Isc 14.16 A
Napięcie maksymalne Vmpp 34.98 V
Napięcie obwodu otwartego Voc 42.63 V
Sprawność modułu ƞ(%) 21.71 %

WŁAŚCIWOŚCI ELEKTRYCZNE NMOT

Moc nominalna Pmax 353 W
Prąd mocy nominalnej Impp 10.73 A
Prąd zwarcia Isc 11.43 A
Napięcie maksymalne Vmpp 32.90 V
Napięcie obwodu otwartego Voc 40.23 V

WŁAŚCIWOŚCI ELEKTRYCZNE STC and NMOT

Tolerancja mocy 3 %

DANE MECHANICZNE

Type of Faciality Jednostronny
Rodzaj ogniwa Monokrystaliczny
Liczba cel 120
Liczba diod bypass 3
Z ramą Tak
Typ połączeń Staubli MC4 EVO2
Szerokość 1134 mm
Długość 1909 mm
Wysokość 30 mm
Masa produktu 22300.000 g
Długość przewodów 1.2 m
Szkło z powłoką antyodblaskową Tak
Kolor folii elektroizolacyjnej Czarny
Kolor ogniw Ciemnoniebieski
Kolor ramy/ramki Czarny
Szyba przednia Szkło półhartowane powlekane o grubości 2,0 mm

CHARAKTERYSTYKA TEMPERATUROWA

Temperatura ogniwa w normalnych warunkach pracy NMOT 44 °C
Współczynnik temperaturowy Isc 0.046 %/K
Współczynnik temperaturowy Pmpp -0.300 %/K
Współczynnik temperaturowy Uoc -0.250 %/K

WARUNKI PRACY

Maksymalny prąd bezpiecznika szeregowego 25 A
Maksymalne napięcie 1500 V
Zakres temperatury pracy [PIM] -40…+85 °C
Maksymalne obciążenie statyczne z przodu 5400 Pa
Maksymalne obciążenie statyczne z tyłu 2400 Pa
Maks. obciążenie prądem wstecznym 25 A

KARTA PRODUKTU DOTYCZĄCA JAKOŚCI I CHARAKTERYSTYK ŚRODOWISKOWYCH

Ilość metali szlachetnych 0 mg
Ilość pierwiastków ziem rzadkich 0 mg
Minimalny wskaźnik materiałów poddanych recyklingowi w opakowaniach 80 % 1)
Minimalny procent zawartości materiałów pochodzących z recyklingu w produkcie 0 % 1)
Możliwość recyklingu produktu Produkt w większości nadający się do recyklingu 1)
Możliwość recyklingu opakowania Opakowania w większości nadają się do recyklingu 1)
Wykaz substancji niebezpiecznych zawartych w produkcie w stężeniach większych niż 0,1% w procentach masowych Nie
Zawiera substancje budzące bardzo duże obawy w stężeniach większych niż 0,1% wagowo Nie

1) Zgodnie z dekretem AGEC 2022-748 (francuskie przepisy dotyczące gospodarki o obiegu zamkniętym)

Zalety produktu
  • Technologia TopCon zapewnia wyższą wydajność dzięki lepszej konwersji światła słonecznego niż standardowe panele
  • 15 lat gwarancji na produkt, 30 lat gwarancji liniowej mocy wyjściowej
  • Wysokiej jakości materiały i ścisła kontrola jakości zapewniają ograniczenie efektu PID
  • Bardzo niska roczna degradacja ogniw dzięki lepszej odporności na wysokie temperatury
  • Trwała konstrukcja i najwyższe standardy produkcji gwarantują niezawodność działania i jakość
Obszary zastosowań
  • Instalacje komercyjne i przemysłowe
  • Instalacje mieszkaniowe
Cechy produktu
  • Oryginalne złącza Stäubli MC4 EVO 2
  • Dostępny w wersji z długim kablem
  • Rama wykonana z anodowanego stopu aluminium
  • Technologia wielu szyn zbiorczych (MBB).
  • Maksymalne obciążenie statyczne do 5400 Pa
Wyposażenie / Akcesoria
  • Produkt dostarczany jest w całości, nie wymaga montażu ze strony klienta
  • Do panelu mocowane są złącza MC4 EVO 2
  • Panel zawiera 3 diody bocznikujące
Kod produktu Sposób wysyłki (opakowanie / liczba produktów) Wymiary (długość x szerokość x wysokość) Masa brutto Objętość
4099854189265 Karton wysylkowy
36		 1,918 mm x 1,120 mm x 1,147 mm 803880.00 g 2463.94 dm³
Instrukcja obsługi / instrukcje bezpieczeństwa
PV MODULE PDF (6.34 MB)
Instrukcja obsługi / instrukcje bezpieczeństwa
User Instruction – PV Panels PL PDF (2.22 MB)
Deklaracje zgodności
CE Certificate PV Pane ls PDF (308.17 KB)
EPD
PV_Panels_EPD_F3 PDF (945.87 KB)
Karta katalogowa rodziny produktu
M460-480N60LM-BB-F3_EN PDF (4.18 MB)
Karta katalogowa rodziny produktu

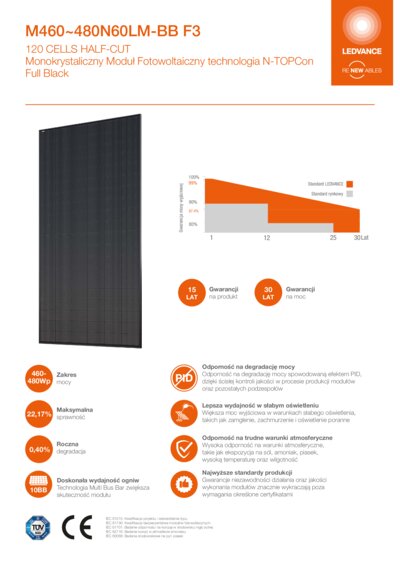

PL M470N60LM-BB-F3_PL PDF (606.3 KB)
Zdjęcie produktu: białe tło, ukośne
M470N60LM BB F3 JPG (2.21 MB)
Zdjęcie produktu: białe tło, po przekątnej, zdjęcie alternatywne
M470N60LM BB F3 JPG (2.8 MB)
Zdjęcie produktu: białe tło, pionowo
M470N60LM BB F3 JPG (2.33 MB)
Rysunek linii produktu z wymiarami
PV MODULE M470N60LM-SF -F3 JPG (2.68 MB)
Informacje katalogowe 1
Current voltage curve of the module. JPG (332.52 KB)
Informacje katalogowe 2
Current voltage curve of the module Cell tem perature JPG (388.71 KB)
EAN numer SEG numer STK
4099854189265 2741219 8010017
